衬氟阀门

  • 衬氟截止阀

J41F46型衬氟截止阀

适用介质:硫酸,氢氟酸,磷酸,氯气,强碱,王水等任意具有强腐蚀性的介质。...
咨询热线:13405097899

产品介绍

一、概述:

  截止阀是指关闭件(阀瓣)由阀杆带动并沿阀痤中心轴线做升降运动的阀门,在管路上主要用来接通或截断管路中的介质,但不能做节流用。

  截止阀基本结构
  1、氟塑料衬里J41F46型直通式,具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通径1/4)等优点,被广泛应用在石油、化工等管路系统做截断介质用,但需要强调的是氟塑料衬里的截止阀严禁用做流量调节,以免节流口处产生高速介质流冲蚀破坏密封面。
  2、阀瓣与阀杆设计为一体结构,用以防止由管路压力波动造成内件冲出阀体的可能有性,结构紧凑,使用安全。

二、设计特点:

  为保证管路介质绝对不与阀门壳体材料直接接触,本产品中阀体,阀盖,阀瓣等内件均设计成氟塑料衬里部件;阀座采用整体式聚合物作密封材料,在较宽的温度和压力范围内具有优良的密封性能;该系列阀门规格齐全,耐腐蚀性能极好,是化工、制药、电子、环保、石化、原油和天然气等输送管道的理想用阀。

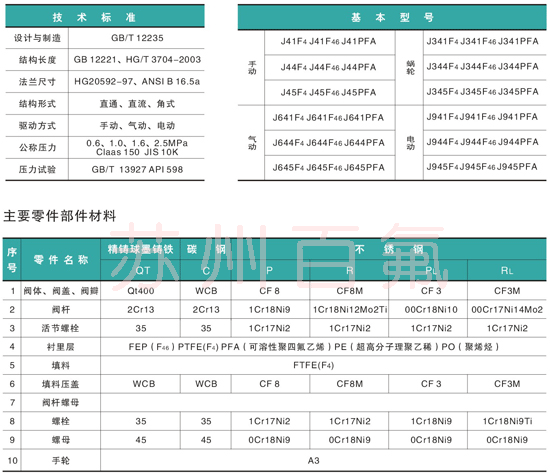

三、性能参数:

  公称通径:DN15~350mm
  公称压力:PN1.0~2.5Mpa
  连接形式:法兰连接
  驱动装置:手动,蜗轮传动,电动,气动
  适用介质:硫酸,氢氟酸,磷酸,氯气,强碱,王水等任意具有强腐蚀性的介质。
  设计规范:遵循GB12233,GB12235,ANSIB16.34标准

四、型号意义:
  J41F46-16-DN200
  J:截止阀类代号
  4:连接型式为法兰连接
  1:结构型式为直通式
  F46:过流部分材料为F46(聚全氟乙丙烯)
  16:16公斤压力
  DN200:通径为200MM

五、安装尺寸:
J41F46型衬氟截止阀(图1)
J41F46型衬氟截止阀(图2)
J41F46型衬氟截止阀(图3)
